一套完整的監控系統并非僅由攝像頭組成，而是由“前端采集、傳輸鏈路、后端處理、顯示控制、輔助保障”五大核心模塊構成的有機整體。各模塊設備協同工作，才能實現“實時監控、數據存儲、異常預警、事后追溯”的完整功能。無論是家庭小范圍監控，還是大型智慧城市項目，其核心架構一致，僅設備規格與數量存在差異。清晰各模塊設備的功能與作用，是搭建實用監控系統的基礎。
一、前端采集模塊：監控系統的“眼睛”

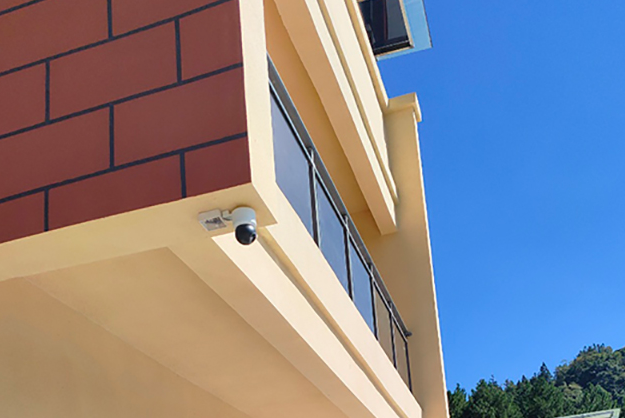

前端采集模塊是獲取視頻圖像的核心，核心設備為攝像頭，根據場景需求可分為多種類型。槍型攝像頭適合戶外開闊場景，如廠區圍墻、道路，具備防水防塵特性，監控距離遠；半球攝像頭體積小巧，適合室內場景如辦公室、電梯，安裝美觀且不占空間；球型攝像頭支持360°旋轉與變焦，適合大型廣場、景區等需要大范圍覆蓋的場景，可遠程控制追蹤目標。
輔助采集設備包括麥克風、拾音器（實現音視頻同步采集）、傳感器（如溫濕度、煙霧傳感器，聯動監控觸發預警）。特殊場景還需配備專用設備，如養豬場的防腐攝像頭、加油站的防爆攝像頭、夜間監控的全彩紅外攝像頭，確保在惡劣環境下穩定采集數據。
二、傳輸鏈路模塊：監控系統的“神經網絡”
傳輸鏈路負責將前端采集的音視頻數據傳輸至后端，核心設備按傳輸方式分類。有線傳輸設備包括網線（超五類、六類線，適合近距離傳輸）、光纖（搭配光纖收發器，適合遠距離、大容量傳輸，如跨廠區監控）、交換機（匯聚多路攝像頭數據，實現集中傳輸，分普通交換機與POE交換機，后者可同時為攝像頭供電）。
無線傳輸設備適合布線困難的場景，包括無線AP、網橋（實現短距離無線傳輸，如車間跨生產線監控）、4G/5G模塊（搭配流量卡，適合偏遠無網絡場景，如森林防火、偏遠道路）。傳輸輔助設備有視頻編碼器（將模擬信號轉換為數字信號，適配老款模擬攝像頭）、防雷器（戶外傳輸線路加裝，防止雷擊損壞設備）。
三、后端處理模塊：監控系統的“大腦”
后端處理模塊負責數據的存儲、解碼與智能分析，核心設備為存儲與解碼設備。存儲設備包括硬盤錄像機（NVR，數字?jǐn)z像頭專用，可插入硬盤存儲數據，支持循環覆蓋）、網絡存儲服務器（適合大型監控系統，支持海量數據集中存儲與異地備份）、硬盤（需選用監控專用硬盤，支持7×24小時連續寫入）。
解碼設備包括解碼器（將壓縮的視頻數據解碼，供顯示設備播放）、視頻綜合平臺（大型系統專用，集成解碼、拼接、切換等功能，支持多路視頻同步處理）。智能分析設備如AI服務器，可實現人形識別、車牌識別、異常行為檢測等功能，觸發智能預警，提升監控系統的主動防控能力。
四、顯示控制模塊：監控系統的“窗口”
顯示控制模塊負責實時顯示與操作控制，核心設備為顯示與控制終端。顯示設備包括監視器（專業監控顯示設備，畫質清晰、穩定性強）、液晶拼接屏（適合大型監控中心，可拼接成超大屏幕，同時顯示多路畫面）、普通顯示器（家庭或小型商鋪使用，成本較低）。
控制設備包括鍵盤（專業控制鍵盤，可切換畫面、控制球型攝像頭旋轉變焦）、鼠標（常規操作設備）、控制主機（安裝監控管理軟件，實現畫面切換、錄像調取、參數設置等功能）。部分系統還配備移動控制終端，通過手機APP遠程查看畫面、接收預警信息。
五、輔助保障模塊：監控系統的“基石”
輔助保障模塊確保系統穩定運行，核心設備為供電與防護設備。供電設備包括電源適配器（單臺攝像頭供電）、POE交換機（集中供電，簡化布線）、UPS不間斷電源（斷電后臨時供電，保障關鍵數據不丟失）、太陽能供電系統（偏遠無市電場景）。
防護設備包括攝像頭防護罩（防水、防塵、防腐、防霧）、支架（固定攝像頭，調整安裝角度）、機柜（放置后端設備，防塵、防潮、防干擾）。此外，防雷接地設備、散熱設備（機柜風扇、空調）也是大型系統不可或缺的輔助設備。
